EC离心风机 225

EC离心风机   EC Centrifugal Fans
后倾  Backward Curved, ø225
材    质：PA66            METERIAL:PA66
防护等级：IP44            Type of protection:IP44
论    证：CCC CE          Approvals:CCC CE
绝缘等级：R级             Insulation class:B


技术参数 Specifications
型号
Type		曲线
Curve		额定电压
Nominal voltage		频率
Frequency		转速
Speed		输入功率
Power input		电流
Current draw		噪音
Sound pressure level		使用温度
Perm.amb.temp
EC92-B225 [VAC][Hz][rpm][W][A][DB][℃]

①

2305030101551.271-25 ~ +60

　

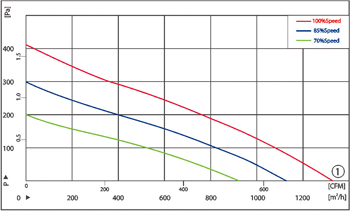

曲线 Curves
信号名
SIGNAL		颜色
COLOR		规格
SPEC
L棕
BROWM		AC230V/50Hz
N蓝
BLUE		AC230V/50Hz
PE黄/绿
YELLOW/GREEN		接地
EARTH
信号名
SIGNAL		颜色
COLOR		规格
SPEC
Vcc红
RED		DC10V输出
Vsp黄
YELLOW		0-10VDC/PWM
GND黑
BLACK		GND
FG白
WHITE		1 Pulse/R

　

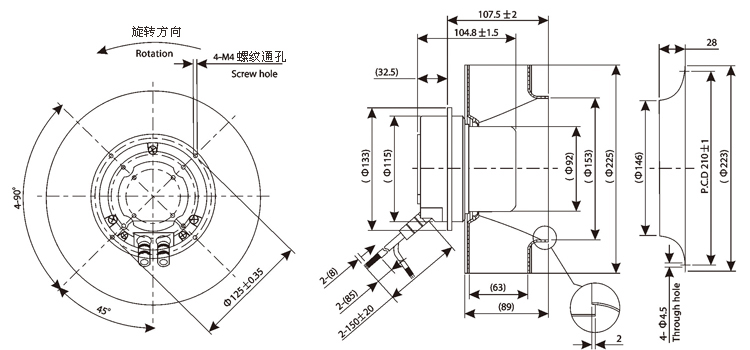

外形尺寸 Dimensions
